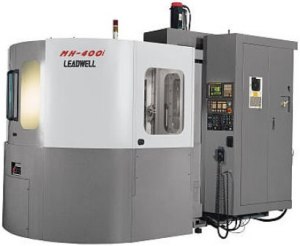

| Le Centre d'Usinage Horizontal palettisé 4 axes Leadwell MH-400i : Un outil particulièrement intéressant en formation. Chaque palette reçoit un cube sur lequel on installe les porte pièces. La prise de référence se fait grâce à un palpeur pièce Renishaw OMP60. Plus d'informations sur la page Leadwell. |  |

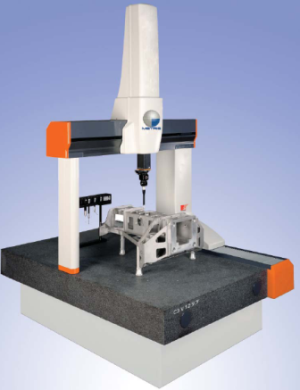

| La Machine à Mesurer Tridimensionnelle (MMT) Metris C3 7.7.7 (3D Coord) : Une machine à pont dotée d'une commande numérique, d'une tête motorisée Renishaw PH10M et d'un scanner laser. Cet outil permet -entre autres- de contrôler une pièce conçue en 3D sur logiciel CAO, puis fabriquée sur machine outil à commande numérique. La boucle numérique est bouclée ! |  |
| Une des dernières acquisitions en commun avec la plateforme Productique : Un banc de préréglage d'outils à caméra pour les outils de centre d'usinage et de tour CN. La broche est du type SK50 avec des adaptateurs : SK30, SK40, E25, VDI16 et VDI30 L'étalonnage est très rapide par système de billes intégré à l'adaptateur. La mesure de l'outil est très pratique et rapide avec assistance électronique. Il y a de nombreuses fonctionnalités très commodes, tel que la mesure de faux-rond sur les fraises. Très utile également : l'épiscopie : on a un éclairage direct de l'arête de coupe pour visualiser l'état du tranchant. En option nous avons retenu le logiciel de transfert des jauges vers les machines à commande nomérique. |
 |

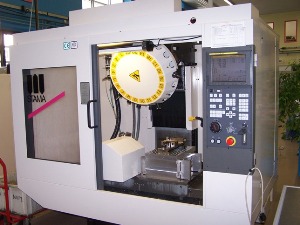

| Le centre d'usinage STAMA MC 15 : la machine préférée des étudiants ... et des professeurs. Cette machine est du type "5 axes continus" avec son diviseur CN. Parmis les principales performances, la fréquence de rotation : 15 000 tr/mn et la vitesse de déplacement : 54 m/mn !!!! De plus, la machine étant complètement modélisée en FAO sous TopSolid'Cam, on réalise le programme, on l'envoie dans la machine (après vérification, cf performances ci-dessus) et on appuie sur "Départ cycle" ! Voir des applications sur le site http://robotlivet1.free.fr/ rubrique : Fabrication des empreintes du moule. |
 |

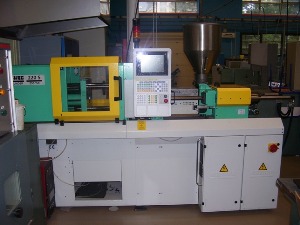

| La presse à injecter ARBURG 220 S. Une machine à commande numérique pour injecter les pièces en matière plastique. Le plus remarquable, c'est la satisfaction de voir la première pièce injectée "sortir" du moule après de gros efforts de conception, simulation et réalisation du moule. Un vrai bonheur pour étudiants et professeurs (à vivre ...) ! |
 |
| La machine d'électroérosion à fil CHARMILLES Robofil 290. Une machine un peu magique : on utilise un fil en laiton de diamètre 0,25 mm et on y fait passer un courant électrique. Quand on approche la pièce, il se crée un phénomène d'étincelage (arcs électriques) et une découpe progressive par érosion de la pièce. Voir une application sur le site http://robotlivet1.free.fr/ rubrique : Fabrication de la platine supérieure par électroérosion. |
 |
| L'installation de coulée sous vide de résine MK Technology MKV1 Ce matériel entre dans la chaîne de prototypage des pièces à industrialiser. Une machine de coulée et deux étuves (moules et produits) nous permettent de réaliser des moules prototypes en silicone et de couler (sans bulles !) une résine qui a des caractéristiques équivalentes à la pièce plastique à réaliser. On réalise des contre moules par dépot de cire à partir du fichier CAO, on coule les parties du moule en silicone, on assemble le moule et on coule la résine. Exemple de pièce : les platines du Robot Araignée. |
 |
